Siebe / Sortierer

Anwendung

Sie werden zum Trennen von Zuschlagstoffen in Trocken- oder Nassverfahren eingesetzt.
'Trockenes' Verfahren – erfordert eine zusätzliche Verarbeitung des Produkts in Waschmaschinen.
'Nasses' Verfahren – das Ergebnis ist ein Endprodukt, das im Allgemeinen keiner weiteren Verarbeitung bedarf.

leistungsfähige Erweiterungsboxen eingebaut werden, die den einfachen Direktanschluss eines Baggers ermöglichen und das ausgehobene Material direkt dem Sieb zuführen, welches zusätzlich mit einem großen Siebdeck ausgestattet ist, welches eine

Design

Das Sieb besteht aus hochwertigen Materialien, ist mit Mig/Mag-Technologie geschweißt und mit der HUCK-BOLT-Technik vernietet – was eine langlebige und nahezu unzerstörbare Verbindung gewährleistet.

Die Decks können mit Polyurethan-Sieben in den vier gängigsten Befestigungssystemen oder mit Stahlsieben ausgestattet werden.

ANGEBOTENE TYPEN

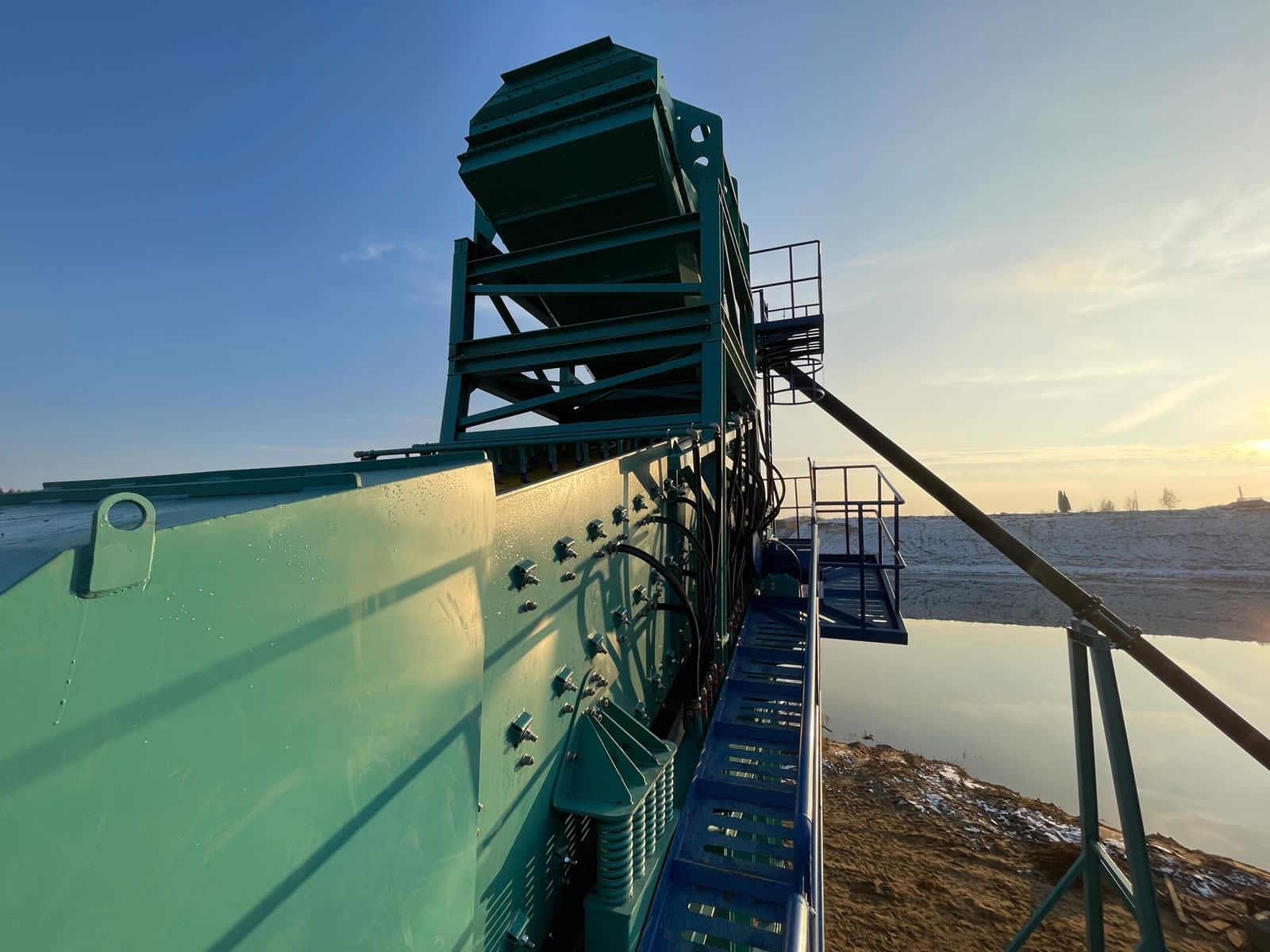

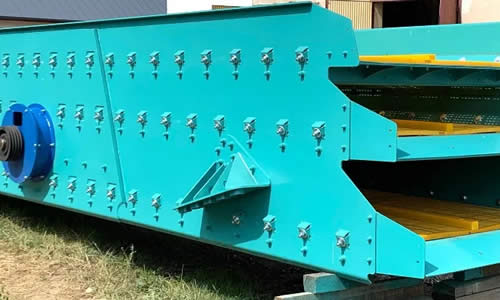

Dreideck-Nasssieb Typ: PB-3x15/M19 + Rufuller- Box Typ: SR-7

Allgemeine Beschreibung

Das Sieb besteht aus: Sieb, Antriebs- und Vibrationsaufhängung , Wasser- und Sprüheinrichtungen, Rahmen, Trichter zur Pulpenentfernung, einziehbarem Kopf zum Trennen des abgebauten Materials, Serviceplattformen.

Elektromotoren mit Sockel und Spanner - Hocheffizienter und energiesparender IE3-Elektromotor, der den EG-Richtlinien entspricht, sorgt für einen leisen Betrieb des Gerätes und einen geringeren Energieverbrauch.

Durch den geschlossenen Kreislauf werden 95 % Wasser gespart.

Technische Daten

1. Dreideck-Nasssieb Typ: PB-3x15/M19
Deckmaße: 2 000 x 7 400mm
Anzahl Decks: 3 Decks mit einer Fläche von 15m2 für Polyurethan-Siebe
Siebneigungswinkel: 18°
Effizienz [Q]: < 350 t/h
Amplitude: einstellbarer Exzenter (5-9mm)
Umsatz: 980 U/min.
Leistung [N]: 2x18,5 kW
Antrieb: Riemenantrieb (Riemenscheiben)
Rätsel-Unterstützung: auf Federn 5 Stk./Brückenkopf , insgesamt 20 Stk./Set
Wasserbedarf: im Verhältnis 1:1 – 1:2
Wasserinstallation: 7 Reihen über Oberdeck, Düse 7"
9 Reihen über Mitteldeck, Düse 7"
6 Reihen über Unterdeck, Düse 7"
Aufbau des Siebes: vernietet mit HUCK-BOLT Nieten, geschweißt nach Verfahren 135
Rahmen: HEB 180 I-Träger Konstruktion
Tresterbehälter: Entwässerung mit 2 Rohren fi320mm
Trennkopf: 3-Fraktionen, versenkbar auf Rädern
Gerätehöhe: Leinwand 6,3m + Box 2,2m = 8,5m
Gesamtgewicht: 24 000 kg
Siebmaße: 1220x2000 mm, 6 Matten/Deck
Extra Ausrüstung: Polyurethan-Segmentsiebe mit Seitenspannung
2. Rufuller- Box Typ: SR-7
Ausführung/Montage: montiert auf der Siebstruktur
Geräteabmessungen [LxBxH]: 4 x 1,8 x 2,2m
Baggeranschluss: Rohrdurchmesser 420mm
Zabezpieczenie dna skrzyni: Auflage Blatt HARDOX
Extra Ausrüstung: Polyurethan-Siebe
Fotogalerie

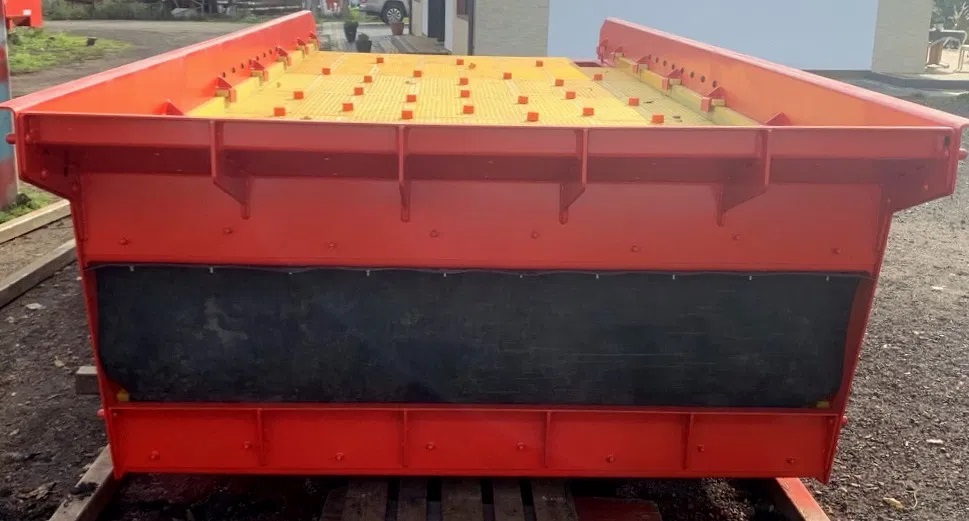

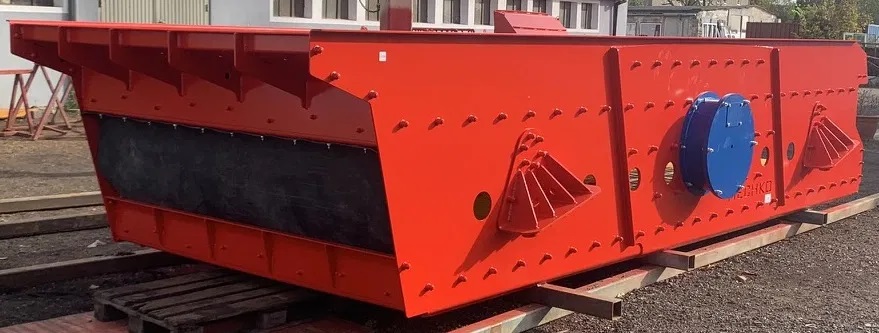

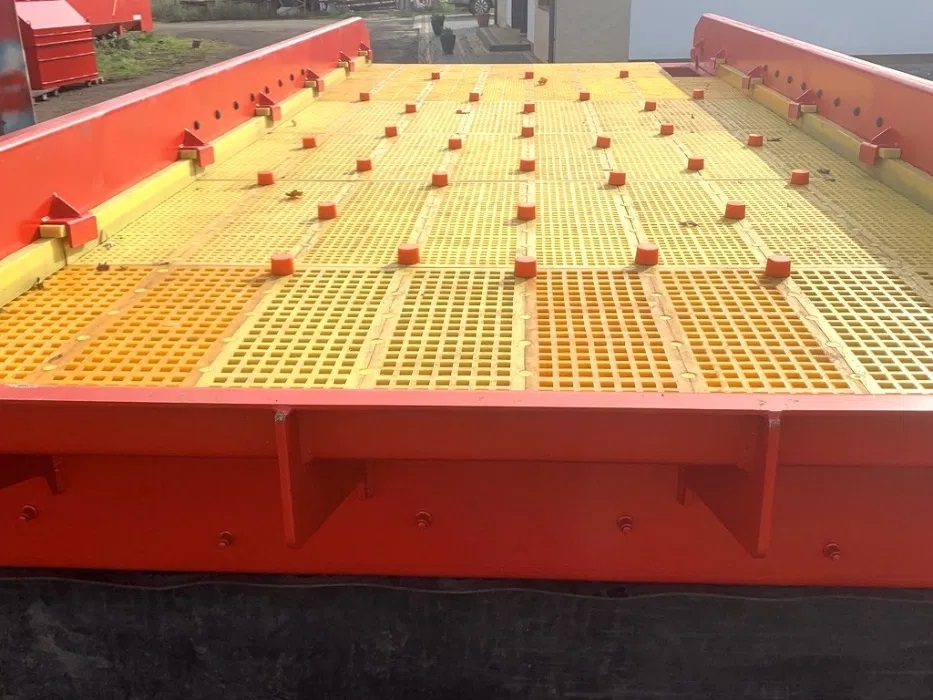

Doppeldecker-Nasssiebtyp: PB-2x15/M19 (2,4x6)

Allgemeine Beschreibung

Der Siebapparat besteht aus: einem Sieb und vibrierenden Aufhängungen.

Die Futterzufuhr erfolgt über ein Förderband oder aus einer Rutsche.

Durch den geschlossenen Kreislauf werden 95% Wasser gespart.

Mit HARDOX-Belägen ausgekleidete Rutschen.

Technische Daten

Deckmaße: 2420x6000 mm
Anzahl Decks: 2 Decks mit einer Fläche von ~15m2 für Polyurethan-Siebe
Siebneigungswinkel:: 15°
Effizienz [Q]: < 280 T/h
Amplitude: einstellbarer Exzenter (5-9mm)
Umsatz: 980 U/min.
Leistungsbedarf [N]: 37 kW
Rätsel-Unterstützung: auf Federn 5 Stk./Brückenkopf, insgesamt 20 Stk./Set
Wasserbedarf: im Verhältnis 1:1 – 1:2
Wasserinstallation: 7 oder 6 Reihen über Oberdeck, Düse 7"
Option: Bordöffnungen für Versorgungsrohre
Aufbau des Siebes: vernietet mit HUCK-BOLT Nieten, geschweißt nach Verfahren 138
Gerätehöhe: 1400 mm
Gesamtgewicht: 8 000 kg
Siebtyp: Polyurethan-Siebe 'AKTUELL'
Fotogalerie

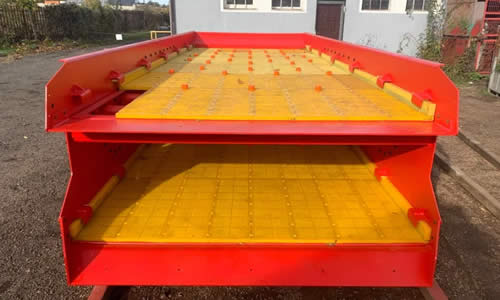

Dreideck-Nasssiebtyp: PB-3x9/M19 (1,7x5)

Allgemeine Beschreibung

Der Siebapparat besteht aus: einem Sieb und vibrierenden Aufhängungen.

Die Futterzufuhr erfolgt über ein Förderband oder aus einer Rutsche.

Durch den geschlossenen Kreislauf werden 95% Wasser gespart.

Mit HARDOX-Belägen ausgekleidete Rutschen.

Technische Daten

Deckmaße: 1720x5000 mm
Anzahl Decks: 3 Decks mit einer Fläche von ~9m2 für Polyurethan-Siebe
Siebneigungswinkel:: 15°
Effizienz [Q]: < 150 T/h
Amplitude: einstellbarer Exzenter (5-9mm)
Umsatz: 980 U/min.
Leistungsbedarf [N]: 30 kW
Rätsel-Unterstützung: auf Federn 5 Stk./Brückenkopf, insgesamt 20 Stk./Set
Wasserbedarf: im Verhältnis 1:1 – 1:2
Wasserinstallation: 6 oder 4 Reihen über Oberdeck, Düse 7"
4 oder 5 Reihen über Mitteldeck, Düse 7"
Aufbau des Siebes: vernietet mit HUCK-BOLT Nieten, geschweißt nach Verfahren 138
Gerätehöhe: 1650 mm
Gesamtgewicht: 6 700 kg
Siebtyp: Polyurethan-Siebe 'AKTUELL' (Oberdeck, Mitteldeck)
Polyurethan-Siebe 'ISENMANN'/'AKTUELL' (Unterdeck)
Fotogalerie

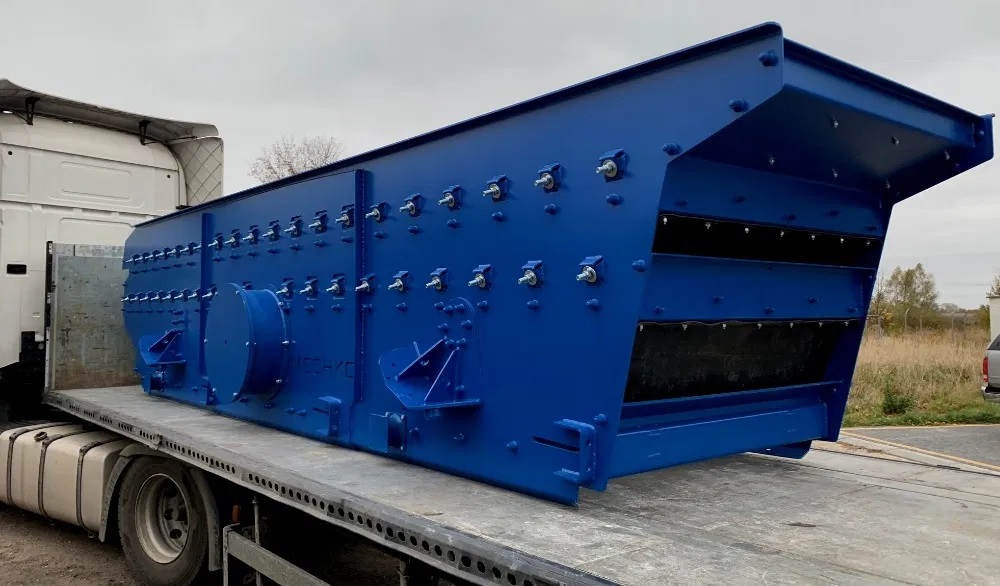

Dreideck-Nasssiebtyp: PB-3x15/M19 (7,32x2)

Allgemeine Beschreibung

Die Siebmaschine besteht aus einem Sieb, Antriebs- und Vibrationsaufhängungen sowie Wasser- und Sprüheinrichtungen.

Die Futterzufuhr erfolgt über ein Förderband und durch den Expansionskasten.

Hocheffiziente und energiesparende IE3-Elektromotoren mit Sockel und Spanner, die den EG-Richtlinien entsprechen, sorgen für einen leisen Betrieb des Gerätes und einen geringeren Energieverbrauch.

Durch den geschlossenen Kreislauf werden 90% Wasser gespart.

Technische Daten

Deckmaße: 2000x7320 mm
Anzahl Decks: 3 Decks mit einer Fläche von 15m2 für Polyurethan-Siebe
Siebneigungswinkel:: 18°
Effizienz [Q]: < 350 T/h
Amplitude: einstellbarer Exzenter (6-10mm)
Umsatz: 980 U/min.
Mocy [N]: 2x18,5 kW
Antrieb: Riemenantrieb (Riemenscheiben)
Rätsel-Unterstützung: auf Federn 5 Stk./Brückenkopf , insgesamt 20 Stk./Set
Wasserbedarf: im Verhältnis 1:1 – 1:2
Wasserinstallation: 9 Reihen über Mitteldeck, Düse 7"
6 Reihen über Unterdeck, Düse 7"
Aufbau des Siebes: vernietet mit HUCK-BOLT Nieten, geschweißt nach Verfahren 135
Gerätehöhe: 1700 mm
Gesamtgewicht: 10 000 kg
Siebtyp: Polyurethan-Segmentsiebe mit Seitenspannung
Siebmaße: 1220x2000mm, 6 Matten/Deck
Fotogalerie

Dreidecker-Nass-/Trocken-Siebtyp: PB-3x9 S/M

Allgemeine Beschreibung

Die Siebmaschine besteht aus Sieb, Antrieb und Schwingaufhängung.

Als Antrieb dient ein Elektromotor mit Sockel und Spanner.

Technische Daten

Deckmaße: 1730x5000 mm
Anzahl Decks: 3 Deck
Ober- und Mitteldeck für Stahl-/Polyurethansiebe mit Seitenspannung
Siebmaße:
Deckfläche:
Deckabstand:
1700x1000 mm (5 Stk.)
9m2
erhöht auf 400mm
Unterdeck für Fadensiebe mit Längsspannung
Siebmaße:
Deckfläche:
1700x2300 mm (2 Stk.)
~ 8m2
Siebneigungswinkel:: 18° / 25°
Effizienz [Q]: 150 T/h
Amplitude: einstellbarer Exzenter (6-12mm)
Umsatz: 980–1200 U/min. (zu vereinbaren)
Moc: 22 / 30kW
Antrieb: Riemenantrieb (Riemenscheiben)
Rätsel-Unterstützung: auf Federn 5 Stk./Brückenkopf, insgesamt 20 Stk./Set
Maße des Geräts 5700x2760x1750 mm
Fotogalerie

Dreideckiger „Trocken“-Siebtyp: PB-3x9,15

Allgemeine Beschreibung

Das Dreideckersieb 'trocken' PB-3x9.15 mit hydraulischem oder elektrischem Antrieb kann als 'Ersatz' für Siebe in mobilen Geräten oder als Element einer stationären Anlage zur Aufbereitung von Gesteinskörnungen im 'trockenen' Verfahren eingesetzt werden.

Die Siebmaschine besteht aus Sieb, Antrieb und Schwingaufhängung.

Wahlweise mit hydraulischem oder elektrischem Antrieb.

Technische Daten

Anzahl Decks: 3 Decks:
2 Oberdecks mit einer Fläche von 9,15m2
1 Unterdeck mit einer Fläche von 6,9m2
Deckmaße 1 und 2: 1500x6100 mm, Siebe mit Seitenspannung (geflochten, drahtgeschweißt)
Deckmaße: 3: 1500x4600 mm, Siebe mit Längsspannung (Drahtharfen-Saiten)
Siebneigungswinkel: 15°
Effizienz [Q]: 200-250 T/h
Amplitude: einstellbarer Exzenter (6-12 mm)
Hydraulischer Antrieb
hydraulische Ausführung:
Antrieb:
MS M3CC221
Radkupplung mit Einsatz
Elektrischer Antrieb
Elektromotor - Fuß und Spanner:
Antrieb:
'Indukta' 30 kW
Riemenantrieb (Riemenscheiben)
Rätsel-Unterstützung: auf Federn
Ciężar: 5500 kg
